Ketika sebuah gedung perkantoran terasa tidak merata dinginnya, satu ruangan terlalu sejuk sementara ruangan lain gerah, jarang sekali masalahnya ada pada unit AC itu sendiri. Dalam banyak kasus, akar masalahnya ada pada sistem ducting AC yang tidak dirancang atau dipasang dengan benar.
Ducting AC adalah tulang punggung sistem HVAC (Heating, Ventilation, and Air Conditioning) pada gedung komersial dan industri. Tanpa ducting yang tepat, unit AC sebesar apa pun tidak akan mampu mendistribusikan udara secara efisien ke seluruh ruangan.
Apa Itu Ducting AC dalam Sistem HVAC?
Ducting AC adalah sistem saluran udara berbentuk pipa atau kotak (rectangular) yang mengalirkan udara dari unit pendingin sentral seperti AHU atau FCU. Sistem ini kemudian menyalurkan udara dingin ke setiap titik distribusi di dalam gedung. Setelah itu, sistem ini juga mengalirkan kembali udara panas dari ruangan menuju unit pendingin untuk diproses ulang.
Komponen ini tidak hanya berfungsi sebagai “pipa biasa”, tetapi harus melalui proses perancangan yang mempertimbangkan tekanan udara, kecepatan aliran, pressure drop, isolasi termal, dan tingkat kebisingan. Jika terjadi kesalahan desain pada satu segmen, masalah tersebut dapat memengaruhi kinerja seluruh jaringan distribusi udara.
Perbedaan Ducting AC dengan Pipa Refrigerant
Banyak yang masih mencampuradukkan keduanya. Pipa refrigerant adalah saluran tembaga berdiameter kecil yang mengalirkan zat pendingin (refrigerant seperti R-32 atau R-410A) antara unit indoor dan outdoor pada AC split. Ducting AC, sebaliknya, adalah saluran udara bervolume besar yang mengalirkan udara yang sudah didinginkan, bukan zat pendingin.
Pada sistem AC split standar untuk rumah tinggal, ducting umumnya tidak diperlukan. Namun pada sistem AC sentral untuk gedung bertingkat, mal, rumah sakit, atau pabrik, ducting adalah komponen yang tidak bisa diabaikan.
Bagaimana Ducting Bekerja dalam Sistem AHU dan FCU
Cara kerja ducting AC dalam sistem sentral mengikuti alur berikut:
1. Udara panas dari dalam ruangan dihisap melalui return air duct menuju AHU.
2. Di dalam AHU, sistem mendinginkan udara melalui coil evaporator sekaligus menyaringnya dengan filter.
3. Kemudian fan mendorong udara dingin ke dalam supply air duct (main duct).
4. Dari main duct, sistem mengalirkan udara ke branch duct yang lebih kecil di setiap zona.
5. Ujung branch duct dihubungkan ke flexible duct, lalu ke ceiling diffuser atau grille yang mendistribusikan udara ke ruangan.
Di beberapa kasus, teknisi memasang damper pada titik-titik tertentu untuk mengatur volume udara yang masuk ke setiap zona. Ini sangat penting untuk memastikan distribusi udara yang seimbang di seluruh gedung.
Baca juga: Flexible Air Duct: Kelebihan, Kekurangan dan Aplikasinya
Jenis-Jenis Ducting AC yang Umum Digunakan di Indonesia
Pemilihan jenis ducting sangat bergantung pada tipe bangunan, kapasitas sistem HVAC, ruang yang tersedia di plafon (ceiling plenum), serta anggaran proyek.
Spiral Duct

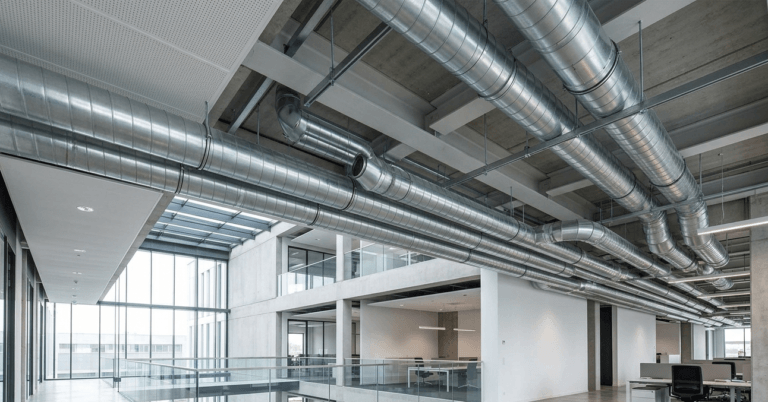

Spiral duct adalah saluran udara berbentuk silinder dengan alur spiral pada permukaannya. Dibuat dari lembaran baja galvanis yang dilinting membentuk tabung. Jenis ini populer digunakan pada area dengan plafon terbuka (exposed ceiling) seperti kafe industrial, co-working space, atau area produksi di pabrik karena tampilannya yang rapi.
Keunggulan spiral duct adalah kekuatan struktural yang lebih baik dibanding rectangular duct pada volume yang sama, serta lebih efisien secara aerodinamis karena tidak memiliki sudut tajam di dalamnya.
Rectangular Duct
Rectangular duct adalah jenis yang paling umum ditemukan pada gedung bertingkat di Indonesia. Bentuknya yang flat memudahkan pemasangan di ruang ceiling plenum yang terbatas, dan bisa dibuat dalam berbagai ukuran sesuai kebutuhan aliran udara (airflow) pada setiap segmen.
Untuk perubahan arah, teknisi menggunakan elbow duct dan untuk percabangan, menggunakan tee duct atau branch duct. Selain itu, untuk transisi ukuran biasanya menggunakan reducer ducting.
Baca juga: Peran, Material dan Standar SNI Sistem Ducting HVAC
Flexible Duct
Flexible duct adalah saluran udara fleksibel yang terbuat dari rangka kawat baja dilapisi aluminium foil dan insulasi polyester atau glasswool. Penggunaannya terbatas pada koneksi akhir antara branch duct yang rigid dengan diffuser atau grille, biasanya dengan panjang tidak lebih dari 1,5 meter per segmen.
Penggunaan flexible duct yang terlalu panjang atau terlalu banyak tekukan justru meningkatkan pressure drop dan mengurangi efisiensi sistem secara keseluruhan.
Komponen Pendukung: Elbow, Tee, Reducer, Collar, dan Nipple
Selain duct utama, sistem ducting AC membutuhkan berbagai fitting untuk membangun jaringan yang fungsional:
- Elbow Duct: Untuk membelokkan aliran udara 45° atau 90° tanpa menyebabkan turbulensi berlebihan.
- Tee Duct dan Tee Cross Duct: Untuk membagi aliran udara ke dua atau empat arah sekaligus.
- Reducer Ducting: Untuk transisi dari duct berukuran besar ke ukuran yang lebih kecil mengikuti penurunan volume udara di setiap cabang.
- Collar dan Nipple/Socket: Untuk sambungan antara duct rigid dengan flexible duct atau dengan diffuser.
- Offset Duct: Untuk menggeser jalur duct secara horizontal atau vertikal saat ada hambatan struktural.
Material Ducting AC: Galvanized Steel (BJLS) dan Stainless Steel
Galvanized Steel (BJLS) sebagai Material Standar Industri Indonesia
Material paling umum untuk ducting AC di Indonesia adalah baja lembaran galvanis, yang di pasar lokal sering disebut BJLS (Baja Lembaran Seng). Baja galvanis menggunakan baja karbon rendah yang telah dilapisi seng (zinc) melalui proses hot-dip galvanizing sebagai bahan utama, sehingga material ini tahan terhadap korosi ringan.
BJLS tersedia dalam berbagai ketebalan yang dinyatakan dalam satuan milimeter. Dalam aplikasi ducting HVAC, teknisi biasanya memilih ketebalan antara 0,5 mm hingga 1,2 mm, tergantung pada dimensi duct yang akan dibuat.
Baca juga: BJLS: Kelebihan, Aplikasi, dan Keunggulannya dalam Konstruksi Modern
Kapan Harus Menggunakan Stainless Steel SS304 atau SS316?
Untuk aplikasi dengan kondisi lingkungan ekstrem, material stainless steel diperlukan. Umumnya, sistem HVAC menggunakan SS304 pada area yang terpapar kelembapan tinggi secara terus-menerus, seperti dapur komersial atau laundry. Sedangkan SS316 digunakan untuk lingkungan yang mengandung klorin atau bahan kimia korosif, seperti pabrik pengolahan makanan atau fasilitas kimia.
Baca juga: Perbandingan SS304, SS316 dan Galvanized Steel
Masalah Umum pada Ducting AC dan Cara Mengatasinya
Kondensasi dan Tetes Air (Water Dripping) dari Ducting
Di iklim tropis seperti Indonesia, kondensasi pada permukaan luar ducting adalah masalah yang sangat umum. Ini terjadi ketika suhu permukaan duct lebih dingin dari titik embun udara di sekitarnya. Akibatnya, air terbentuk di luar ducting dan menetes ke plafon atau langsung ke ruangan di bawahnya.
Solusinya adalah insulasi termal yang memadai pada seluruh permukaan ducting, menggunakan material seperti glasswool, rockwool, atau elastomeric foam dengan ketebalan yang sesuai. Insulasi harus menutupi seluruh permukaan duct tanpa celah, termasuk pada fitting seperti elbow dan tee.
Distribusi Udara Tidak Merata Antar Ruangan
Masalah ini sering terjadi pada sistem yang menggunakan satu AHU besar untuk melayani beberapa zona sekaligus. Ruangan yang dekat dengan AHU mendapat tekanan udara berlebih, sementara ruangan yang jauh dari AHU kekurangan aliran udara.
Pemasangan volume damper pada setiap cabang duct menjadi langkah yang dapat dilakukan untuk mengatasi masalah tersebut. Damper memungkinkan teknisi untuk menyeimbangkan (balancing) distribusi udara ke setiap zona secara manual atau otomatis.
Kebocoran Udara pada Sambungan Ducting
Ini adalah masalah paling sering ditemui di lapangan. Menurut ASHRAE Standard 90.1, kebocoran pada sistem ducting komersial dapat menyebabkan hilangnya hingga 25–40% kapasitas pendinginan yang sudah diproduksi oleh unit AC. Artinya, unit AC bekerja lebih keras namun hasilnya jauh dari optimal.
Penyebab utama kebocoran meliputi:
- Sambungan yang tidak di-seal dengan benar menggunakan mastic sealant atau aluminium tape.
- Penggunaan material yang tidak sesuai standar
- Pemasangan yang terlalu terburu-buru tanpa pressure test setelah instalasi.
Untuk mengatasi masalah ini, pastikan setiap sambungan duct menggunakan sealant yang tepat dan dilakukan duct leakage test sebelum sistem dioperasikan.
Baca juga: 5 Titik Rawan Kebocoran pada Sambungan HVAC
Kebisingan Akibat Desain Ducting yang Tidak Tepat
Suara bising dari sistem ducting, seperti dengung atau bunyi getar, biasanya terjadi karena aliran udara terlalu cepat. Bisa juga muncul karena turbulensi dari desain fitting yang kurang tepat. Misalnya, penggunaan elbow dengan sudut 90° tanpa turning vane di dalamnya akan menciptakan turbulensi yang signifikan.
Untuk sistem HVAC komersial, kecepatan udara yang direkomendasikan adalah 5–8 m/s pada main duct dan 2,5–4 m/s pada branch duct. Di atas nilai ini, kebisingan akan menjadi masalah.
Standar Instalasi Ducting AC di Indonesia (SNI dan ASHRAE)
Regulasi SNI 03-6572 untuk Tata Udara Gedung
Indonesia memiliki standar nasional untuk mengatur sistem tata udara di dalam gedung, yaitu SNI 03-6572:2001. Standar ini membahas tata cara perancangan sistem ventilasi dan pengkondisian udara pada bangunan gedung. Standar ini mencakup persyaratan minimum untuk desain sistem ducting, termasuk material, ketebalan, dan konstruksi sambungan.
Selain SNI, banyak proyek besar di Indonesia juga mengacu pada ASHRAE Standard 62.1. Standar ini mengatur ventilasi untuk kualitas udara dalam ruangan. Banyak proyek juga memakai SMACNA HVAC Duct Construction Standards. Standar ini untuk konstruksi dan instalasi ducting.
Ketentuan Isolasi Termal pada Ducting
SNI dan ASHRAE mewajibkan insulasi pada semua ducting yang melewati area yang tidak dikondisikan (unconditioned space), seperti ruang atap, shaft, atau area luar ruangan. Tebal insulasi minimal untuk iklim tropis Indonesia umumnya 25–50 mm, tergantung pada perbedaan suhu antara udara di dalam duct dengan suhu lingkungan sekitarnya.
Insulasi yang tidak memadai bukan hanya menyebabkan kondensasi, tetapi juga meningkatkan beban pendinginan (cooling load). Hal ini karena panas dari lingkungan sekitar masuk ke dalam udara yang sudah didinginkan sebelum mencapai ruangan.
Pentingnya Sealing dan Pressure Test Sebelum Commissioning
Tim teknis sangat menganjurkan prosedur duct leakage test sebelum mengoperasikan sistem HVAC secara resmi, terutama pada proyek bertingkat tinggi atau fasilitas kritis. Pengujian ini memastikan bahwa tingkat kebocoran pada sistem ducting masih dalam batas yang dapat diterima sesuai kelas kebocoran duct yang dipersyaratkan.
Tim proyek harus mendokumentasikan hasilnya sebagai bagian dari TAB report (Testing, Adjusting, and Balancing) yang menjadi salah satu syarat serah terima proyek MEP.
Untuk kebutuhan komponen ducting AC yang terstandarisasi dengan material berkualitas dalam berbagai ukuran custom, Anda dapat berkonsultasi langsung dengan tim teknis ASTEM Air Solution Indonesia.
