Duct Collar HVAC

Duct collar ASTEM adalah komponen fitting kritis yang menghubungkan sistem rigid duct ke flexible duct, difuser, grille, atau register secara aman dan kedap udara. Meski terlihat sederhana, duct collar adalah titik sambungan yang paling sering menjadi sumber kebocoran udara dalam sistem HVAC jika tidak dipilih dan dipasang dengan benar. Tersedia dalam berbagai diameter dan konfigurasi, material galvanis dan aluminium, dengan presisi dimensi fabrikasi Jepang ASTEM untuk sambungan yang rapat sempurna.

Konsultasi Sekarang Download Katalog
  • Efisiensi aliran terbaik
  • Kompatibel dengan semua tipe difuser & grille
  • Custom diameter
  • Produksi in-house ASTEM, kualitas Jepang

Tipe dan Spesifikasi Round Duct

ASTEM Duct Collar

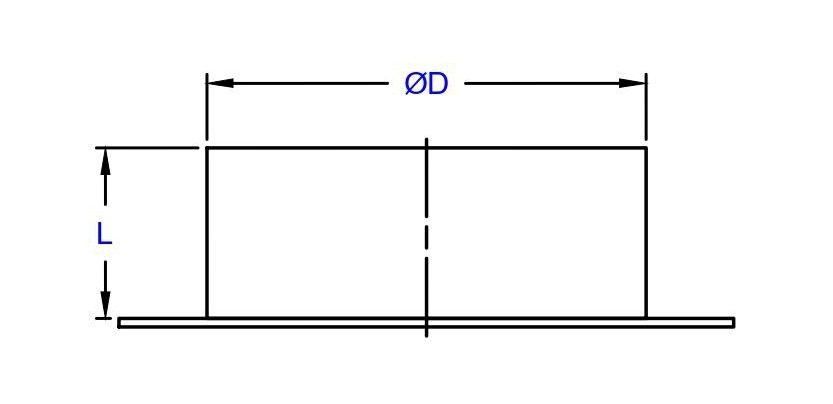

ASTEM Duct Collar Drawing

Material

Galvanized Steel (BJLS) • Stainless Steel • Steel • Aluminum

Finishing

Baking Paint • Zinc Chromate • Natural

Installasi

With Flange • Without flange

Diameter

Standard • Custom

  • Dimensi presisi memastikan flexible duct masuk pas ke dalam collar tanpa perlu dipaksakan atau ada celah
  • Permukaan collar yang halus dan bebas gerinda (burr-free) tidak merusak lapisan aluminium foil flexible duct saat dimasukkan
  • Panjang collar yang memadai (minimal 100mm) memastikan flexible duct memiliki area kontak yang cukup untuk sealing yang kuat dengan clamp dan mastic
  • Kompatibel dengan semua tipe ceiling diffuser, grille, dan register standar
  • Tersedia dengan volume damper terintegrasi

Cocok untuk berbagai jenis proyek

Apartemen

Rumah Sakit

Industri

Data Center

Butuh Spesifikasi Khusus?

Tim engineering kami siap membantu menentukan Duct Collar yang tepat sesuai kebutuhan teknis proyek Anda.
Mulai Konsultasi

FAQ

Apa itu duct collar dan apa fungsinya dalam sistem HVAC?

Duct collar atau juga dikenal sebagai take-off collar, register boot, atau duct boot adalah komponen fitting berbentuk silinder atau persegi pendek. Fungsinya sebagai penghubung antara sistem duct utama (rigid duct) dengan titik distribusi akhir berupa flexible duct, ceiling diffuser, grille, atau register. Posisi duct collar dalam sistem HVAC adalah di titik percabangan dari main duct atau branch duct menuju setiap ruangan yang dilayani.

Diameter atau dimensi luar duct collar harus cocok dengan lubang take-off pada duct. Sementara diameter atau dimensi dalam collar harus sesuai dengan diameter flexible duct yang digunakan atau diameter neck difuser untuk sambungan langsung tanpa flexible duct.

Metode sealing yang benar menggunakan tiga lapisan proteksi berurutan:

  1. Masukkan ujung flexible duct ke dalam collar minimal 50mm (jangan hanya diletakkan di ujung), lalu kencangkan dengan strap clamp (hose clamp) logam yang sesuai diameter. Clamp memastikan flexible duct tidak terlepas dari collar meski ada tekanan udara atau getaran dari fan. Jangan gunakan klem plastik yang rapuh karena akan retak seiring waktu.
  2. Oleskan mastic duct sealant secara merata di seluruh area kontak antara flexible duct dan permukaan collar. Mastic adalah sealant berbahan dasar karet atau polimer yang tetap fleksibel setelah kering. Sealant ini mampu mengisi micro-gap yang tidak terlihat mata namun cukup untuk udara bocor.
  3. Setelah mastic mengering (minimal 2–4 jam), tutup seluruh area sambungan dengan aluminium foil tape lebar minimal 75mm. Foil tape memberikan perlindungan tambahan sekaligus berfungsi sebagai vapor barrier yang mencegah kondensasi merembes ke dalam sambungan dari perbedaan suhu udara dingin dalam duct dengan suhu ruangan di sekitar collar.

Pertimbangkan duct collar dengan volume damper terintegrasi ketika:

  1. Ruang plafon sangat terbatas sehingga tidak ada cukup ruang untuk volume damper terpisah antara main duct dan collar.
  2. Setiap titik difuser membutuhkan kemampuan air balancing individual yang presisi. Misalnya untuk sistem yang mensyaratkan distribusi udara yang sangat seragam
  3.  Anda ingin menyederhanakan BOM (Bill of Materials) dan mengurangi jumlah komponen yang perlu dikoordinasikan dalam pengadaan.

Kondensasi di sekitar collar biasanya terjadi karena kebocoran pada sambungan collar–flexible duct atau insulasi yang kurang memadai, sehingga udara hangat dan lembap menyentuh permukaan yang dingin. Solusinya adalah memperbaiki sealing sambungan dan memastikan collar serta area sambungan terinsulasi dengan baik.



Kebocoran yang mengurangi aliran udara ke diffuser dapat dideteksi dengan mengukur kecepatan udara menggunakan anemometer dan membandingkannya dengan nilai desain. Indikasi sederhana lainnya adalah adanya hembusan udara dingin di sekitar sambungan di atas plafon.



Collar yang longgar umumnya disebabkan oleh pemasangan yang kurang kuat atau getaran sistem HVAC. Perbaiki dengan mengencangkan sambungan, lalu lakukan sealing ulang menggunakan mastic sealant dan foil tape.
