Explosion Proof Actuator

Explosion Proof Actuator merupakan perangkat yang didesain khusus untuk mengoperasikan motorized damper dan mengontrol damper di lingkungan/tempat dengan gas berbahaya yang mudah meledak, uap, atau debu yang mudah terbakar di bidang HVAC, perminyakan, petrokimia, metalurgi, kapal, pembangkit listrik, pembangkit listrik tenaga nuklir, pabrik farmasi, dll. Perangkat ini dapat dikendalikan dengan 2/3 titik atau modulasi. Torsi dari 2NM hingga 40NM dapat dipilih sesuai kebutuhan.



Aktuator damper HVAC dengan tegangan 24V atau 230V banyak digunakan secara luas dalam sistem pendinginan, pemanasan, dan otomatisasi bangunan lainnya. Aktuator damper saluran udara HVAC dapat dipasang langsung di lokasi produksi, bahkan di bawah kondisi kerja yang keras. Setelah pemasangan, damper dapat disesuaikan buka dan tutup melalui penggerak dengan banyak pilihan tegangan dan torsi aktuator.

Spesifikasi Explosion Proof Actuator

Explosive Proof Actuator ExS6061 Series

ExS6061 Series Explosion Proof Actuator

Torque: 4Nm – 32Nm

Nominal Voltage: AC/DC 24V or AC 230V

Control Type:

  • D Type: on/off
  • A Type: 0(2)…10V, 0(4)…20mA modulating

Protection Class: IP66

Compliance CCC, ATEX, IECEx, EAC certificates



Memenuhi standar berikut ini:

• IEC60079-0:2017, EN60079-0: 2018 Explosive atmospheres – Part 0: Equipment – General requirements.
• IEC60079-1:2014, EN60079-1: 2014 Explosive atmospheres – Part 2: Equipment protected by flame­proof enclosures “d”.
• IEC60079-31:2022, EN60079-31: 2014 Explosive atmospheres- Part 31: Equipment dust ignition protec­tion by enclosure “t”.

Penggunaan dan Perawatan

  • Ukuran ulir konektor kabel dan rumah (enclosure) bagian luar adalah M20 × 1,5, diameter kabel adalah Ø 8–14,3 mm, dan konektor kabel harus memiliki sertifikat tahan ledakan (explosion-proof) yang sesuai.
  • Torsi pengencangan terminal pembumian internal adalah 2 Nm; torsi pengencangan permukaan tahan api (flame-proof) adalah 5,5 Nm; baut pembumian eksternal adalah M4 × 6, dengan penjepitan konduktor 4 mm².
  • Lubang masuk harus dilengkapi dengan cable gland yang memiliki sertifikasi tahan ledakan, serta mode perlindungan yang kompatibel sesuai dengan tujuan yang ditentukan.
  • Selain mengikuti manual pemasangan, operator harus mematuhi persyaratan EN 60079-14 selama perakitan, pengoperasian, dan pemeliharaan.
  • Pemeliharaan dan perbaikan (overhaul) harus mematuhi persyaratan EN 60079-19.
  • Gunakan kain lembap untuk membersihkan rumah (enclosure) produk.
  • Pengguna dilarang memperbaiki atau memodifikasi bagian yang terkait dengan perlindungan tahan ledakan.

Peringatan

  • Dilarang keras membongkar sendiri, dan dilarang keras membuka penutup saat listrik masih menyala; jangan membukanya di area berbahaya; saat membuka, bersihkan dengan kain lembap.
  • Setelah listrik dimatikan, tunggu selama 25 menit sebelum menyalakan kembali.
  • Terdapat potensi bahaya elektrostatik.
  • Gunakan pengikat (fastener) dengan tegangan luluh ≥ 450 MPa.
  • Sambungan tahan api (fireproof joints) tidak boleh diperbaiki atau dimodifikasi oleh pengguna.
  • Pemasangan harus dilakukan oleh personel yang telah menerima pelatihan terkait atau memiliki pengalaman kerja yang relevan. Selama proses pemasangan, pastikan tidak bekerja dalam kondisi bertegangan, dan pasang aktuator sesuai dengan ketentuan yang berlaku.
  • Perangkat ini mengandung komponen listrik dan elektronik, sehingga dilarang membuangnya sebagai sampah biasa setelah produk tidak digunakan. Metode pembuangan harus mematuhi peraturan dan persyaratan pemerintah setempat.

Fungsi Produk dan Petunjuk Aplikasi

  • Peralatan listrik tahan ledakan (explosion-proof) adalah jenis peralatan listrik yang digunakan di tempat-tempat yang terdapat gas dan uap yang mudah meledak.
  • Industri batu bara, perminyakan, kimia, tekstil, dan industri lainnya memiliki peranan yang sangat penting dalam perekonomian nasional. Dalam proses produksinya, industri-industri tersebut dapat menghasilkan gas, uap, atau debu yang mudah meledak. Tempat-tempat seperti ini disebut sebagai area berbahaya dengan potensi ledakan.
  • Aktuator katup udara tipe tahan ledakan yang diproduksi oleh perusahaan kami merupakan peralatan listrik tahan ledakan Kelas II (bukan untuk tambang).

Penggunaan Kondisi Khusus

  • Dalam penggunaan normal, celah antara poros dan selongsong (sleeve) dapat bertambah akibat keausan. Karena selongsong dan rumah atas tahan ledakan terpasang dengan rapat, selongsong tidak mudah diganti. Apabila celah melebihi batas maksimum yang ditentukan oleh pabrikan, peralatan harus dihentikan penggunaannya.
  • Komponen impor harus dilengkapi dengan selubung kabel bersertifikat Ex, dan mode perlindungannya harus sesuai dengan tujuan penggunaan yang dimaksud.
  • Selama perakitan, pengoperasian, dan pemeliharaan, operator harus mematuhi persyaratan EN 60079-14, dan hal ini harus dicantumkan di samping manual. Perbaikan dan overhaul harus mematuhi EN 60079-19.
  • Tidak boleh digunakan di area yang terpengaruh oleh proses pembangkitan muatan listrik, gesekan mekanis, proses pemisahan, emisi elektron, serta transmisi pneumatik debu.

Explosion Proof Actuator ExS6061SF Series

Explosive Proof actuator

Torque: 05Nm, 10Nm, 15Nm
Nominal Voltage: AC/DC 24V or AC 220V
Control Type: D Type: on/off
Protection Class: IP66
Compliance: CCC,ATEX, IECEx, EAC certificates

Explosion Proof Actuator ExS6061NS Series

Explosive Proof actuator

Torque: 10Nm, 20Nm, 30Nm
Nominal Voltage: AC/DC 24V or AC 220V
Control Type: D Type: on/off
Protection Class: IP66
Compliance: CCC,ATEX, IECEx, EAC certificates



Memenuhi standar berikut ini:

• GB/T 3836.1-2021 Explosive atmospheres Part 1: General requirements
• GB/T 3836.2-2021 Explosive atmospheres Part 2: Equipment protected by flameproof enclosures “d”
• GB/T 3836.31-2021 Explosive atmospheres Part 31: Equipment dust ignition protection by enclosure “t”

Penggunaan dan Perawatan

  • Ukuran ulir konektor kabel dan rumah (enclosure) bagian luar adalah M16 × 1,5, diameter kabel adalah Ø6–Ø8 mm, dan konektor kabel harus memiliki sertifikat tahan ledakan (explosion-proof) yang sesuai.
  • Torsi pengencangan terminal pembumian internal adalah 2 Nm; torsi pengencangan permukaan tahan api (flameproof) adalah 3,2 Nm; baut pembumian eksternal adalah M4 × 6, dengan penjepitan konduktor 4 mm².
  • Lubang masuk harus dilengkkapi dengan cable gland yang memiliki sertifikasi tahan ledakan, serta mode perlindungan yang kompatibel dengan tujuan penggunaan yang ditentukan.
  • Selain mengikuti manual pemasangan, operator harus mematuhi persyaratan GB 3836-13 selama perakitan, pengoperasian, dan pemeliharaan.
  • Pemeliharaan dan perbaikan (overhaul) harus mematuhi persyaratan GB 3836-16.
  • Rumah (enclosure) produk harus dibersihkan menggunakan kain lembap.
  • Pengguna dilarang memperbaiki atau memodifikasi bagian yang berkaitan dengan perlindungan tahan api (flameproof).

Peringatan

  • Dilarang keras membongkar sendiri, dan dilarang keras membuka penutup saat listrik masih menyala; jangan membukanya di area berbahaya; saat membuka, bersihkan dengan kain lembap.
  • Setelah listrik dimatikan, tunggu selama 10 menit sebelum menyalakan kembali.
  • Terdapat potensi bahaya elektrostatik
  • Gunakan pengikat (fastener) dengan tegangan luluh ≥ 450 MPa.
  • Sambungan tahan api (fireproof joints) tidak boleh diperbaiki atau dimodifikasi oleh pengguna.
  • Pemasangan harus dilakukan oleh personel yang telah menerima pelatihan terkait atau memiliki pengalaman kerja yang relevan. Selama proses pemasangan, pastikan tidak bekerja dalam kondisi bertegangan, dan pasang aktuator sesuai dengan peraturan yang berlaku.
  • Perangkat ini mengandung komponen listrik dan elektronik, sehingga dilarang membuangnya sebagai sampah biasa setelah produk tidak digunakan. Metode pembuangan harus mematuhi peraturan dan persyaratan pemerintah setempat.

Fungsi Produk dan Petunjuk Aplikasi

  • Peralatan listrik tahan ledakan (explosion-proof) adalah jenis peralatan listrik yang digunakan di tempat-tempat yang terdapat gas dan uap yang mudah meledak.
  • Industri batu bara, perminyakan, kimia, tekstil, dan industri lainnya menempati posisi yang sangat penting dalam perekonomian nasional. Dalam proses produksinya, industri-industri tersebut dapat menghasilkan gas, uap, atau debu yang mudah meledak. Tempat-tempat seperti ini disebut sebagai area berbahaya dengan potensi ledakan.
  • Aktuator katup udara tipe tahan ledakan yang diproduksi oleh perusahaan kami merupakan peralatan listrik tahan ledakan Kelas II (bukan untuk tambang).

Penggunaan Kondisi Khusus

  • Sambungan tahan api (fireproof joints) tidak boleh diperbaiki atau dimodifikasi oleh pengguna.
  • Komponen impor harus dilengkapi dengan selubung kabel bersertifikat Ex, dan mode perlindungannya harus sesuai dengan tujuan penggunaan yang dimaksud.
  • Selama perakitan, pengoperasian, dan pemeliharaan, operator harus mematuhi persyaratan GB 3836-13, dan hal ini harus dicantumkan di dekat manual/petunjuk penggunaan.
  • Perbaikan dan overhaul harus mematuhi GB 3836-16.

Explosion Proof Actuator ExS6061Pro-SF Series

Explosive Proof actuator

Torque: 5Nm, 10Nm, 15Nm,20Nm,30Nm,40Nm,
50Nm,60Nm
Nominal Voltage: AC/DC 24V or AC 110-240V
Control Type: D Type: on/off
A Type: 0(2) … l0V,0(4) … 20mA modulating Protection Class: IP66
Compliance: CCC,ATEX, IECEx, EAC certificates

Available Fast Running type

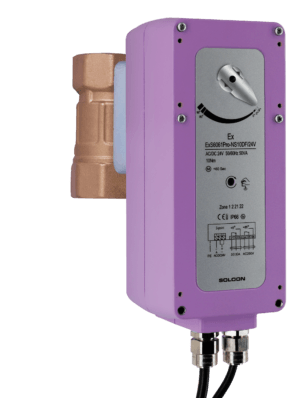

Explosion Proof Actuator ExS6061Pro-NS Series

Explosive Proof actuator

Torque: 10Nm,20Nm,30Nm,40Nm,50Nm, 75Nm,
100Nm, 150Nm
Nominal Voltage: AC/DC 24V or AC 110-240V
Control Type: D Type: on/off
A Type : 0(2) … l0V,0(4) … 20mA modulating Protection Class: IP66
Compliance: CCC-ATEX, IECEx, EAC certificate

Available Fast Running type



Memenuhi standar berikut ini:

• GB/T 3836.1-2021 Explosive atmospheres – Part 1: Equipment- General requirements
• IEC60079-0: 2017, version 7.0, Explosive atmospheres – Part 0: Equipment- General requirements
• EN60079-0: 2018 Explosive atmospheres – Part 0: Equipment – General requirements
• GB/T 3836.2-2021 Explosive atmospheres – Part 2: Equipment protected by flameproof enclosures “d”
• IEC60079-1:2014, version 7.0, Explosive atmospheres – Part 2: Equipment protected by flameproof enclosures “d”
• EN60079-1: 2014/AC:2018-09 Explosive atmospheres – Part 2: Equipment protected by flameproof enclosures “d”
• GB/T 3836.31-2021 Explosive atmospheres- Part 31: Equipment dust ignition protection by enclosure “t”
• IEC60079-31:2022, version 3.0, Explosive atmospheres- Part 31: Equipment dust ignition protection by enclosure “t”
