Proyek gedung bertingkat tinggi (high-rise) membawa kompleksitas tersendiri dalam sistem HVAC dan ducting adalah tulang punggungnya. Salah memilih material ducting di gedung 20, 30, atau 50 lantai bukan sekadar masalah teknis; ini menyangkut keselamatan jiwa, kepatuhan regulasi, dan biaya perawatan jangka panjang yang bisa membebani pemilik gedung selama puluhan tahun.
Memahami pilihan material ducting secara komprehensif itu bukan hanya dari sisi harga, tapi dari sisi performa, keamanan kebakaran, bobot struktur, dan kesesuaian dengan kondisi tiap zona bangunan. Lalu, apa saja yang harus diperhatikan saat memilih material ducting untuk bangunan tinggi?
Dalam sistem HVAC konvensional, volume udara yang dialirkan ke setiap ruangan bersifat tetap sepanjang waktu — hanya suhunya yang berubah. Pendekatan ini boros energi, terutama saat gedung hanya terisi sebagian. Sistem Variable Air Volume (VAV) hadir sebagai solusi yang jauh lebih cerdas.
Berbeda dengan sistem CAV (Constant Air Volume) yang memompa volume udara yang sama terus-menerus lalu mengatur suhu untuk kompensasi, VAV mengubah jumlah udara yang dialirkan ke setiap zona secara independen dan real-time. Hasilnya: efisiensi energi yang jauh lebih tinggi, kenyamanan yang lebih merata, dan kendali suhu yang lebih presisi.
Baca juga: Tips Menghitung Kapasitas VAV Unit
Sistem VAV bekerja sebagai ekosistem sensor, kontrol, dan aktuator yang terintegrasi. Prinsip dasarnya sederhana: kirimkan udara hanya sebanyak yang dibutuhkan, tepat ke tempat yang membutuhkan, pada waktu yang tepat.
Sensor Suhu -> DDC Controller -> VAV Terminal Unit -> AHU / VFD Fan -> Suhu Tercapai
Saat sensor mendeteksi suhu ruangan mendekati setpoint, kontroler akan memerintahkan bilah damper pada VAV terminal unit untuk menutup sebagian — mengurangi aliran udara. Jika suhu melebihi setpoint, bilah membuka lebih lebar. Perubahan beban ini juga diteruskan ke AHU yang mengatur kecepatan fan menggunakan Variable Frequency Drive (VFD) untuk menghindari tekanan berlebih di ducting.
Fan AHU pada sistem VAV tidak perlu berputar dengan kecepatan penuh sepanjang waktu. Dengan VFD, kecepatan fan mengikuti kebutuhan aktual sistem. Karena konsumsi daya fan berbanding lurus dengan kubik kecepatannya, mengurangi kecepatan fan 20% saja sudah menghemat energi hampir 50% pada komponen fan.
Sistem VAV terdiri dari beberapa komponen yang bekerja secara terintegrasi. Kualitas dan kalibrasi tiap komponen menentukan presisi keseluruhan sistem:

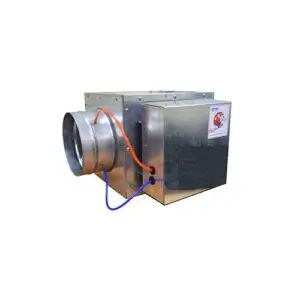

1. VAV Terminal Unit (VAV Box)
Jantung sistem VAV unit berisi damper motorized dan kontroler yang secara langsung mengatur volume udara ke setiap zona. Tersedia dalam berbagai ukuran kapasitas CFM.
2. Room Temperature Sensor
Sensor digital yang mengukur suhu aktual ruangan dan mengirimkan sinyal ke kontroler secara real-time. Akurasi sensor kritis untuk presisi kontrol suhu.
3. DDC Controller
Direct Digital Controller yang memproses data sensor dan menghitung volume udara optimal untuk setiap zona. Biasanya terintegrasi dengan BMS gedung.
4. AHU Dengan VFD
Air Handling Unit dengan Variable Frequency Drive yang menyesuaikan kecepatan fan sesuai kebutuhan total sistem — memaksimalkan penghematan energi.
5. Static Pressure Sensor
Mengukur tekanan dalam ducting. Data ini digunakan VFD untuk memastikan tekanan statik terjaga optimal meski beberapa VAV box menutup sebagian.
6. Sistem Ducting Distribusi
Jaringan ducting yang menghubungkan AHU ke setiap VAV terminal unit. Desain dan ukuran ducting memengaruhi efisiensi tekanan seluruh sistem.
Baca juga: Volume Damper HVAC: Fungsi, Jenis & Material
Berikut keunggulan kompetitif sistem VAV yang relevan bagi pengambil keputusan properti komersial:
1. Efisiensi Energi Terukur (Hemat 20–40%)
Pengurangan konsumsi energi HVAC yang dapat diaudit dan dilaporkan. Untuk gedung perkantoran besar, ini bisa berarti penghematan ratusan juta rupiah per tahun pada tagihan listrik. Jauh melampaui investasi awal sistem.
2. Kenyamanan Termal Per Zona yang Presisi
Setiap zona atau ruangan memiliki setpoint suhu independen. Tidak ada lagi kompromi. Ruang server tetap dingin sementara ruang meeting nyaman bagi penghuni, dalam satu sistem yang sama.
3. Noise Level Lebih Rendah
Fan yang tidak berputar penuh sepanjang waktu menghasilkan tingkat kebisingan jauh lebih rendah dibanding sistem CAV. Keunggulan kritis untuk ruang rapat, ruang kelas, dan area kerja yang membutuhkan ketenangan
4. Integrasi Penuh dengan BMS
Data suhu, volume aliran, dan status setiap VAV terminal unit dapat dipantau dan dikontrol terpusat melalui Building Management System. Manajemen gedung menjadi lebih efisien dan berbasis data.
5. Mendukung Sertifikasi Bangunan Hijau
Penggunaan sistem VAV memberi kontribusi besar pada poin efisiensi energi untuk sertifikasi LEED, GREENSHIP, dan standar hijau lain. Ini jadi nilai tambah properti yang makin penting bagi penyewa korporat.
