Apa Perbedaan dan Cara Kerja Supply Air Grille dan Return Air Grille?
Ruangan yang bersih, sejuk, dan nyaman menjadi hal wajib dimiliki setiap gedung. Terutama kalau ruangan tersebut digunakan untuk aktivitas sehari-hari seperti bekerja. Untuk mencapai hal tersebut, pemilik gedung harus mempertimbangkan penggunaan komponen-komponen HVAC di gedungnya. Komponen seperti supply air grille dan return air grille menjadi bagian penting dari keseluruhan sistem yang bekerja secara terpadu untuk menciptakan lingkungan dalam ruangan yang bersih, sejuk, dan nyaman bagi penghuninya. Meskipun sering kali tidak terlihat mencolok, kedua jenis grille ini memainkan peran yang krusial dalam menjaga aliran udara tetap lancar dan seimbang di dalam ruangan. Jika grille tidak berfungsi dengan baik, sistem HVAC tidak dapat mendistribusikan udara secara efisien. Hal ini dapat mengganggu kenyamanan dan menurunkan kualitas udara secara keseluruhan.
Grille merupakan bagian dari sistem HVAC yang berfungsi sebagai titik keluar dan masuknya udara ke dalam dan dari ruangan. Secara tampilan, grille biasanya berupa panel dengan celah atau bilah yang memungkinkan udara mengalir melalui permukaannya. Desainer sering memasang grille di langit-langit, dinding, atau bahkan lantai, namun karena bentuknya yang menyatu dengan desain interior, banyak orang sering mengabaikannya. Padahal, grille memiliki peran strategis dalam menentukan efektivitas distribusi udara di dalam ruangan. Dua jenis grille yang paling umum dijumpai dalam sistem HVAC adalah Supply Air Grille dan Return Air Grille. Meskipun bentuknya sering kali serupa, keduanya memiliki fungsi yang sangat berbeda dan justru saling melengkapi dalam menciptakan sirkulasi udara yang efisien dan sehat.

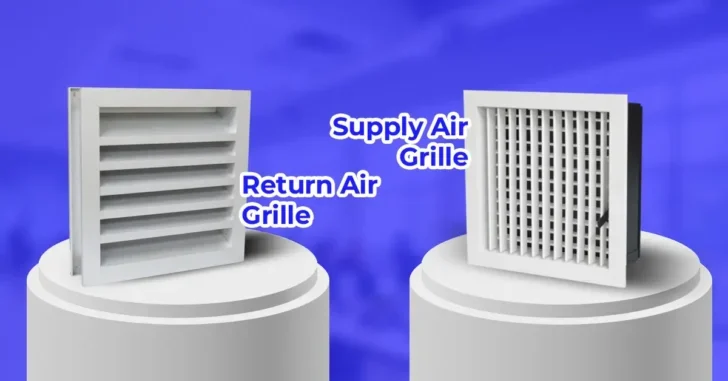

Apa Itu Supply dan Return Air Grille?
Supply Air Grille adalah komponen penting dalam sistem HVAC yang menyalurkan udara terkontrol ke dalam ruangan. Unit pendingin atau pemanas menghasilkan udara dengan suhu dan kelembapan yang sesuai, lalu sistem ducting mengalirkannya melalui grille ke area tertentu. Teknisi memasang grille di langit-langit, dinding, atau lantai sesuai desain, kebutuhan aliran udara, dan estetika ruangan. Penempatan yang tepat menjamin distribusi udara merata dan kenyamanan pengguna.
Secara visual, grille tersedia dalam berbagai bentuk dan ukuran, dengan bilah atau kisi-kisi yang mengatur arah aliran udara. Beberapa tipe memiliki bilah yang bisa disesuaikan arahnya, seperti horizontal dengan shutter (HS) atau kombinasi horizontal-vertikal (HVS). Meskipun terlihat sederhana, grille memengaruhi kenyamanan termal secara signifikan. Jika penempatan atau arah aliran salah, grille dapat menyebabkan hembusan langsung ke tubuh atau ketidakseimbangan suhu antar area. Oleh karena itu, memahami fungsi dan penempatan grille menjadi hal krusial dalam perencanaan HVAC.
Return Air Grille menarik udara dari ruangan kembali ke sistem HVAC. Sistem HVAC kemudian menyaring dan memproses ulang udara sebelum supply grille menyalurkannya kembali ke ruangan. Siklus ini menciptakan sirkulasi tertutup yang menjaga efisiensi sistem HVAC.
Teknisi memasang return grille di lokasi strategis, seperti dinding bawah atau langit-langit, menyesuaikan tata letak dan ducting bangunan. Return grille biasanya lebih besar daripada supply grille karena harus menampung volume udara yang besar tanpa menimbulkan tekanan balik. Beberapa tipe grille dilengkapi filter untuk menyaring debu dan alergen sebelum udara masuk kembali ke sistem. Cara ini membantu menjaga kualitas udara tetap bersih dan sehat, terutama di area dengan aktivitas tinggi atau berdebu, sehingga penghuni merasakan kenyamanan maksimal.
Cara Kerja Supply dan Return Air Grille
Supply Air Grille menyalurkan udara yang telah dikondisikan oleh unit HVAC melalui ducting menuju titik distribusi dalam bangunan. Sebelum mencapai ruangan, sistem mengalirkan udara melalui damper yang mengatur volume aliran, baik secara manual maupun otomatis. Setelah itu, grille mengarahkan udara agar menyebar secara horizontal atau vertikal, sehingga kenyamanan termal di ruangan tercapai. Sistem HVAC menjalankan proses ini terus-menerus selama beroperasi, sehingga udara bersih dan berkondisi baik tersebar merata ke seluruh area.
Return Air Grille menarik udara ruangan yang telah digunakan kembali ke sistem HVAC. Teknisi memasang grille di dinding atau plafon sebagai titik masuk udara, yang ditarik oleh kipas (return fan) melalui tekanan negatif. Sistem HVAC mengarahkan udara melalui filter atau kisi pelindung untuk menyaring partikel debu dan kotoran sebelum masuk ke ducting. Unit pengkondisi kemudian mendinginkan, memanaskan, atau menyaring ulang udara sebelum supply grille menyalurkannya kembali ke ruangan. Beberapa return grille juga menggunakan damper untuk mengatur volume udara yang ditarik dari ruangan.
Perbedaan Suhu Supply dan Return Air Grille
Perbedaan suhu antara supply dan return air grille menjadi indikator penting kinerja sistem HVAC. Saat sistem berada dalam mode pendinginan, unit HVAC menghasilkan udara di supply air grille yang idealnya 15–20°F (sekitar 8–11°C) lebih rendah dibandingkan udara yang masuk melalui return air grille. Sebaliknya, saat sistem dalam mode pemanasan, unit HVAC mengalirkan udara melalui supply grille dengan suhu 15–20°F lebih tinggi daripada return grille. Jika selisih suhu ini tidak tercapai, teknisi dapat mendeteksi masalah seperti filter udara kotor, kebocoran refrigeran, aliran udara yang terhambat, atau isolasi ducting yang kurang optimal.
Instalasi Supply dan Return Air Grille
Teknisi HVAC harus merancang lokasi pemasangan supply dan return air grille dengan tepat agar sistem menyalurkan udara secara merata. Biasanya supply air grille dipasang di langit-langit atau dinding bagian atas, sehingga udara menyebar secara optimal ke seluruh ruangan. Sementara itu, return air grille ditempatkan di dinding atau langit-langit pada area yang memungkinkan udara ditarik kembali dengan mudah ke sistem HVAC. Penempatan yang tepat menjaga keseimbangan tekanan udara, meningkatkan efisiensi energi, dan memperpanjang umur sistem HVAC.
