Jika tidak segera mengatasinya, masalah pada volume damper dapat meningkatkan konsumsi energi secara signifikan dan menurunkan kenyamanan termal penghuni. Masalah tersebut juga dapat merusak komponen HVAC lain, seperti AHU dan FCU, karena berbagai gangguan operasional dapat memengaruhi kinerja volume damper. Penggunaan material yang tidak memadai, instalasi yang kurang tepat, dan mengabaikan perawatan semakin meningkatkan risiko kerusakan.

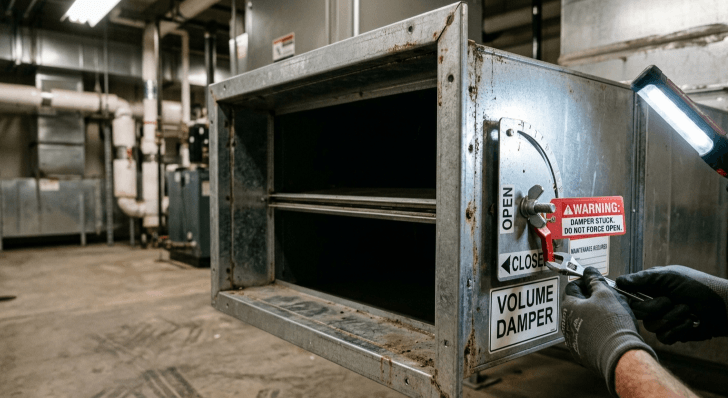

Damper yang macet adalah masalah paling umum dan paling mengganggu operasional. Kondisi ini terjadi ketika operator tidak dapat memutar blade sama sekali. Berlaku baik saat blade diputar secara manual menggunakan handle atau gear maupun menggunakan aktuator. Akibatnya, zona ruangan kehilangan suplai udara sepenuhnya atau terkunci di posisi tutup penuh.
• Akumulasi debu dan kotoran di pivot shaft atau blade
• Karat pada mekanisme engsel atau shaft
• Deformasi fisik akibat instalasi yang dipaksakan atau tekanan eksternal
• Blade terjebak di posisi tidak simetris akibat vibrasi berkepanjangan
• Mur atau baut pengunci terlalu kencang sehingga shaft tidak bisa berputar
• Semprotkan pelumas (WD-40, atau pelumas food-grade untuk area sensitif) ke pivot shaft
• Buka akses panel ducting, lalu bersihkan blade secara manual dengan sikat lunak
• Periksa dan longgarkan mur shaft jika over-tightened
• Cek apakah frame damper mengalami distorsi. Jika ya, damper perlu diganti
• Jadwalkan pembersihan rutin minimal setiap 6 bulan untuk sistem yang beroperasi 8 jam per hari atau lebih
Baca juga: Fungsi, Jenis, Material, dan Aplikasi Volume Damper
Kebocoran udara (air leakage) pada volume damper terjadi ketika blade sudah tertutup penuh, namun masih ada udara yang lolos melalui celah antara blade dan frame. Kondisi ini membuang energi pendinginan secara sia-sia dan mengganggu keseimbangan sistem.
• Toleransi ukuran damper tidak sesuai dengan dimensi ducting (gap terlalu besar)
• Blade mengalami deformasi atau bengkok akibat tekanan udara berlebihan
• Gasket atau seal penutup sudah aus atau tidak terpasang dengan benar
• Sambungan flange antara damper dan ducting tidak rapat (joint tidak ter-seal)
• Kualitas fabrikasi damper yang kurang baik dengan toleransi produksi longgar
• Ukur ulang dimensi internal ducting dan bandingkan dengan dimensi frame damper
• Aplikasikan duct sealant pada sambungan flange yang bocor
• Ganti blade yang bengkok. Jangan mencoba meluruskannya secara manual karena berisiko memperparah deformasi
• Pastikan damper dipilih dengan presisi mengikuti ukuran neck grille atau diffuser, atau diameter nominal ducting
• Lakukan smoke test atau pressure test setelah perbaikan
Baca juga: 5 Titik Rawan Kebocoran pada Sambungan HVAC
Penghuni gedung paling sering mengeluhkan suara siulan (whistling), dengung (humming), atau gesekan (rattling) yang berasal dari area damper. Noise bukan hanya mengganggu kenyamanan, tetapi juga sinyal diagnostik bahwa ada masalah teknis pada sistem.
• Kecepatan udara terlalu tinggi melewati blade yang hanya terbuka sebagian (throttling effect)
• Teknisi memasang damper terlalu dekat dengan elbow, T-junction, atau reducer sehingga menimbulkan turbulensi.
• Tekanan udara dinamis menyebabkan blade bergetar dan tidak terkunci pada posisi yang diinginkan.
• Laju aliran udara (CFM) yang disyaratkan melebihi kapasitas damper karena teknisi memilih damper dengan ukuran yang terlalu kecil.
• Material blade tipis dan lentur sehingga beresonansi pada frekuensi tertentu
• Reposisikan damper ke lokasi yang cukup jauh dari belokan atau fitting, umumnya sekitar 5 kali diameter ducting
• Verifikasi kecepatan udara (face velocity), idealnya di bawah 500 fpm untuk aplikasi low-noise
• Pastikan teknisi mengunci handle atau gear dengan benar setelah proses balancing.
• Tambahkan turning vanes pada elbow sebelum damper jika memindahkan posisi damper tidak memungkinkan
Baca juga: Dampak Salah Pilih Diffuser terhadap Noise Criteria (NC) Ruangan.
Korosi menjadi ancaman struktural jangka panjang bagi volume damper. Risikonya meningkat pada lingkungan dengan kelembapan tinggi, area outdoor atau semi-outdoor, serta lokasi dekat pantai. Selain merusak estetika, korosi secara langsung mengurangi integritas mekanis blade dan frame damper.
• Material damper menggunakan baja biasa tanpa lapisan galvanis yang memadai
• Kondensasi berulang di dalam ducting meresap ke mekanisme damper
• Lingkungan operasi dengan kadar garam atau bahan kimia tinggi (area industri dan pesisir)
• Cat pelindung (baking paint atau zinc chromate) yang sudah mengelupas dan tidak dirawat
• Sistem tidak menyediakan drain pan yang memadai sehingga air menggenang.
• Untuk karat ringan: amplas permukaan lalu aplikasikan kembali cat zinc chromate
• Untuk karat parah yang memengaruhi fungsi mekanis: ganti unit damper
• Spesifikasikan material stainless steel atau aluminium untuk lingkungan agresif
• Pastikan insulasi ducting tidak rusak karena kerusakan insulasi memicu kondensasi berlebih
• Lakukan inspeksi visual tahunan dan catat kondisi permukaan damper
Baca juga: Memilih Material Vent Cap Tahan Korosi Sesuai Lingkungan
Setelah instalasi damper selesai dan sistem dihidupkan, distribusi udara ternyata tetap tidak merata: beberapa ruangan mendapat terlalu banyak udara, sementara yang lain kekurangan. Masalah ini sering dikira sebagai kegagalan damper, padahal akar masalahnya bisa berasal dari desain sistem atau proses instalasi.
• Posisi damper tidak strategis, tidak ditempatkan tepat sebelum percabangan (take-off)
• Ukuran damper tidak proporsional dengan diameter ducting pada jalur tersebut
• Desain ducting memiliki pressure drop yang tidak seimbang antar cabang
• Teknisi tidak melakukan proses air balancing atau melakukannya tanpa menggunakan alat ukur seperti anemometer atau manometer.
• Terlalu banyak fitting (elbow, reducer, tee) tanpa mempertimbangkan dampak resistansinya
• Lakukan air balancing menggunakan anemometer atau balancing hood secara sistematis, dari cabang terjauh ke terdekat
• Verifikasi metode perhitungan dalam desain ducting, baik menggunakan metode equal friction maupun static regain.
• Reposisikan damper ke jalur utama sebelum percabangan, bukan sesudahnya
• Untuk sistem yang lebih kompleks, pertimbangkan upgrade ke Variable Air Volume (VAV) untuk kontrol yang lebih presisi
Baca juga: Cara Kerja, Komponen, dan Keunggulan Sistem Variable Air Volume
Kondisi ini berbeda dari masalah sebelumnya. Teknisi sudah mencoba mengatur posisi blade, namun damper tidak dapat menjaga posisi yang diinginkan, atau tidak terjadi perubahan berarti pada aliran udara meski blade sudah diputar.
• Mekanisme pengunci handle atau gear rusak atau aus sehingga blade tidak bisa dikunci pada posisi tertentu
• Blade terlalu longgar sehingga kembali ke posisi semula akibat tekanan udara
• Rentang regulasi damper tidak cukup untuk kebutuhan sistem (turndown ratio terbatas)
• Static pressure pada jalur tersebut terlalu tinggi sehingga blade terus terdorong
• Damper dipilih tanpa memperhitungkan karakteristik inherent versus installed flow
• Periksa dan ganti mekanisme pengunci handle atau komponen gear yang aus
• Pasang locking nut atau set screw tambahan pada shaft untuk memastikan posisi terkunci
• Jika static pressure pada jalur terlalu tinggi, evaluasi apakah kapasitas fan atau tekanan sistem berlebih dari kebutuhan desain, karena tekanan berlebih membebani semua damper di sepanjang jalur
• Upgrade ke damper dengan mekanisme gear yang lebih presisi dan torsi penahan lebih besar untuk balancing yang akurat
• Pertimbangkan motorized damper dengan aktuator modulating untuk kontrol yang tidak dapat dicapai secara manual
Motorized volume damper menghadapi tantangan yang lebih kompleks karena melibatkan komponen elektrikal dan integrasi dengan Building Management System (BMS). Kegagalan bisa terjadi di sisi mekanis blade maupun di sistem aktuator dan kontrolnya.
• Aktuator tidak merespons sinyal kontrol (on/off atau 0-10V)
• Damper bergerak tetapi tidak mencapai posisi full open atau full close
• Aktuator bergerak terus tanpa berhenti (limit switch rusak)
• Konsumsi daya aktuator meningkat tanpa perubahan posisi blade
• Error pada BMS: posisi feedback tidak akurat atau tidak terbaca
• Aktuator berdengung tetapi blade tidak bergerak
• Cek tegangan input aktuator dan pastikan sesuai spesifikasi (24 VAC/DC atau 220 VAC)
• Verifikasi sinyal kontrol dari panel atau BMS menggunakan multimeter
• Periksa limit switch internal aktuator dan ganti jika rusak
• Pastikan torsi aktuator sesuai dengan luas blade (Nm yang cukup)
• Cek posisi mekanis dan pastikan coupling aktuator ke shaft tidak slip
• Reset aktuator sesuai prosedur pabrikan
Baca juga: Komisioning dan Kalibrasi Motorized Damper
Getaran (vibration) pada damper dan ducting di sekitarnya bukan hanya mengganggu secara akustik. Dalam jangka panjang, getaran yang tidak diatasi dapat menyebabkan keretakan pada sambungan ducting dan kelelahan material pada blade. Selain itu, getaran juga berpotensi menyebabkan fastener pada sistem gantungan terlepas.
• Posisi pemasangan damper terlalu dekat dengan sumber turbulensi, seperti fan outlet dan elbow tajam
• Blade terkena vortex shedding dari aliran udara berkecepatan tinggi
• Frame damper tidak terpasang kaku, sambungan ke ducting longgar
• Resonansi frekuensi alami blade dengan frekuensi operasi fan atau AHU
• Gantungan ducting (hanger) tidak memadai sehingga sistem ducting ikut bergetar
• Pasang flexible connection antara AHU atau fan outlet dan ducting utama
• Perkuat sambungan flange damper ke ducting menggunakan baut yang memadai dan gasket yang rapat
• Tambahkan anti-vibration hanger pada jalur ducting di dekat damper
• Jika memungkinkan, tambah jarak antara fan outlet dan posisi damper, umumnya minimal sekitar 5 kali diameter duct
• Turunkan kecepatan udara dengan memperbesar ukuran ducting atau mengurangi resistansi sistem
Baca juga: Jenis, Kelebihan, Kekurangan & Panduan Instalasi Flexible Duct Dalam Sistem HVAC
Tidak semua masalah bisa diselesaikan dengan perbaikan. Ada kondisi di mana penggantian unit adalah keputusan paling ekonomis dan aman secara teknis. Gunakan indikator berikut sebagai acuan praktis. Namun, perlu diperhatikan bahwa ambang angka yang disebutkan merupakan rule of thumb umum di lapangan, bukan standar baku. Tim tetap perlu menentukan penilaian akhir berdasarkan kondisi aktual unit dan kebijakan pemeliharaan gedung.
• Teknisi tidak dapat memperbaiki deformasi struktural pada frame atau blade tanpa membahayakan integritas sistem.
• Karat yang sudah menembus sebagian besar ketebalan material (sebagai acuan awal, kehilangan ketebalan di atas sekitar 30%), karena risiko kegagalan struktural meningkat tajam
• Biaya perbaikan mendekati atau melebihi sebagian besar harga unit baru (acuan umum sekitar 60%), sehingga secara ekonomis tidak efisien
• Kebocoran udara yang tidak dapat dikurangi setelah upaya penyegelan ulang, menandakan dimensi sudah tidak tepat
• Aktuator motorized yang berulang kali gagal dalam satu tahun, sebagai indikasi masalah kompatibilitas sistemik
• Sistem HVAC diupgrade dengan kapasitas berbeda, sehingga spesifikasi damper lama mungkin tidak lagi sesuai
