Bercak basah pada plafon gypsum di bawah jalur ducting sering langsung dicurigai sebagai kebocoran atap, padahal penyebabnya justru datang dari dalam: udara dingin yang mengalir di dalam flexible duct berkondensasi dengan udara lembap di ruang plafon yang tidak ber-AC, karena duct yang terpasang tidak memiliki lapisan insulasi. Di iklim tropis dengan tingkat kelembapan tinggi sepanjang tahun, pemilihan antara flexible duct insulated dan non-insulated menjadi faktor penting dalam desain sistem ducting. Kesalahan dalam pemilihan dapat menyebabkan masalah seperti kerusakan plafon, pertumbuhan jamur, hingga munculnya klaim garansi berulang.
Flexible duct non-insulated hanya terdiri dari inti saluran udara (core), umumnya berupa lapisan polyester atau aluminium foil yang diperkuat kawat baja spiral untuk mempertahankan bentuknya. Struktur ini menyalurkan udara tanpa lapisan tambahan apa pun di bagian luar.

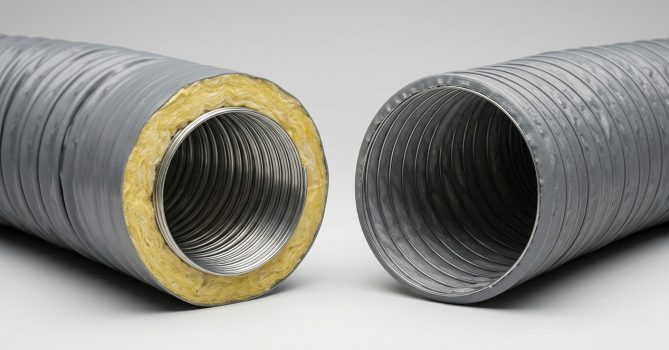

Flexible duct insulated menambahkan dua lapisan di luar core tersebut:
1. Lapisan insulasi fiberglass yang menyelimuti seluruh permukaan core.
2. Lapisan vapor barrier di bagian terluar, biasanya berupa polyester berlapis metalized atau aluminium foil. Vapor barrier merupakan lapisan yang berfungsi menghambat perpindahan uap air dari lingkungan sekitar. Lapisan ini mencegah uap air mencapai permukaan core yang memiliki suhu rendah. Dengan perlindungan tersebut, pembentukan kondensasi akibat kontak antara udara lembap dan permukaan dingin dapat dicegah.
Baca juga: Flexible Air Duct dalam HVAC: Kelebihan, Kekurangan, dan Aplikasinya
Prinsip dasar kondensasi adalah pertemuan antara permukaan bersuhu rendah dan udara bersuhu tinggi dengan kelembapan tinggi. Flexible duct berfungsi mengalirkan udara dingin hasil pendinginan AC. Di sisi lain, ruang plafon pada banyak bangunan komersial dan residensial di Indonesia umumnya tidak dikondisikan. Akibatnya, suhu dan kelembapan di area tersebut cenderung mengikuti kondisi luar yang panas dan lembap sepanjang tahun. Tanpa vapor barrier, permukaan luar duct non-insulated menjadi titik kondensasi aktif begitu udara dingin mengalir di dalamnya, terutama pada jalur yang melewati ruang plafon terbuka, area dekat atap, atau ruang tanpa ventilasi memadai.
Selain mencegah kondensasi, insulasi juga mengurangi kehilangan energi termal (thermal loss) sepanjang jalur duct. Udara dingin yang mengalir dalam duct non-insulated akan mengalami perpindahan panas dari lingkungan sekitar yang lebih hangat. Kondisi ini menyebabkan suhu udara yang sampai ke ruangan meningkat dibandingkan suhu keluar dari AHU/FCU. Akibatnya, sistem pendingin harus bekerja lebih keras untuk mempertahankan suhu ruangan sesuai target.
Flexible duct insulated pada dasarnya mengikuti standar keamanan yang mensyaratkan flame spread index tidak lebih dari 25 dan smoke developed index tidak lebih dari 50. Persyaratan ini aman digunakan pada ruang plafon tertutup dan jalur konsentris (plenum) sesuai ketentuan NFPA 90A untuk bangunan komersial dan NFPA 90B untuk bangunan residensial.
Performa termal insulasi dinyatakan dalam R-value, yang mengukur seberapa besar resistansi material terhadap perpindahan panas. Pengujian R-value flexible duct umumnya mengacu pada metode ASTM C-518 yang diverifikasi oleh Air Diffusion Council (ADC). Semakin tinggi angka R-value, semakin baik kemampuan duct menahan perpindahan panas dan mencegah kondensasi, namun juga membuat diameter luar duct lebih besar untuk ukuran core yang sama, sehingga perlu dipertimbangkan terhadap ruang instalasi yang tersedia.
R-value yang umum tersedia di pasaran berkisar antara R-4.2 hingga R-8. Untuk proyek di Indonesia, pemilihan R-value sebaiknya mempertimbangkan selisih suhu antara udara di dalam duct dan suhu ruang plafon tempat duct terpasang, bukan sekadar mengikuti default dari katalog produk luar negeri yang dirancang untuk iklim empat musim.
Flexible duct non-insulated tepat digunakan pada jalur pendek yang seluruhnya berada di dalam ruang yang sudah dikondisikan (conditioned space). Contohnya adalah sambungan akhir dari main duct ke ceiling diffuser di dalam ruangan ber-AC yang sama. Karena suhu udara di dalam duct dan suhu ruang sekitarnya relatif setara, risiko terbentuknya kondensasi pada jalur seperti ini jauh lebih rendah. Oleh karena itu, penambahan insulasi umumnya tidak memberikan manfaat yang signifikan dibandingkan dengan biaya yang dikeluarkan.
Baca juga: Sistem Ducting HVAC: Peran, Material, dan Standar SNI
Setiap kali flexible duct membentang melalui ceiling void, attic, atau ruang antara plafon dan atap yang tidak dikondisikan, insulasi menjadi komponen yang wajib diterapkan. Tujuannya adalah mencegah terbentuknya kondensasi pada permukaan duct akibat perbedaan suhu dengan lingkungan sekitar.
Ruang dekat dapur komersial, area basement, atau ruang dengan ventilasi terbatas umumnya memiliki tingkat kelembapan udara yang lebih tinggi dibandingkan ruang biasa. Kondisi ini meningkatkan risiko terjadinya kondensasi pada permukaan duct yang tidak terlindungi.
Duct yang melintas dekat dinding luar, atap, atau area dengan perbedaan suhu ekstrem antara siang dan malam memerlukan insulasi untuk meminimalkan pengaruh suhu lingkungan. Dengan demikian, suhu udara yang disalurkan dapat tetap stabil hingga mencapai titik distribusi.
Pada proyek yang menargetkan sertifikasi bangunan hijau atau standar efisiensi energi tertentu, insulasi pada seluruh jalur ducting umumnya telah dipersyaratkan sejak tahap desain. Ketentuan ini menjadi bagian dari spesifikasi teknis proyek. Cakupannya meliputi seluruh segmen ducting, termasuk flexible duct.
Memasang flexible duct non-insulated di lokasi yang seharusnya membutuhkan insulasi menimbulkan konsekuensi bertahap yang sering baru disadari setelah kerusakan terjadi. Kondensasi yang menetes dapat membasahi material plafon di sekitarnya dan memicu munculnya noda serta pelapukan pada gypsum. Dalam jangka panjang, kondisi lembap tersebut dapat menjadi media pertumbuhan jamur yang berdampak pada kualitas udara dalam ruangan. Selain itu, tetesan air yang berulang pada rangka bangunan dari material logam dapat mempercepat korosi pada komponen struktural di sekitar jalur ducting.
Dari sisi energi, kehilangan panas pada duct non-insulated yang seharusnya menggunakan insulasi dapat mengurangi efisiensi sistem pendingin. Akibatnya, sistem AC harus beroperasi lebih lama untuk mencapai suhu target ruangan, sehingga konsumsi listrik meningkat secara kumulatif selama masa operasional bangunan. Kombinasi biaya perbaikan plafon, potensi gangguan kesehatan bagi penghuni, dan pemborosan energi dapat menimbulkan kerugian yang signifikan. Dalam jangka panjang, total dampak tersebut dapat jauh melebihi selisih biaya awal antara penggunaan flexible duct insulated dan non-insulated.
